電源濾波器的幾種端接方式

  • 時間:2021-12-02 13:49:11
  • 作者:
  • 瀏覽:3564次

為了與相關設備連接,EMI電源濾波器設有輸入和輸出端子。由于相關設備需要不同的情況,有幾種可供選擇的端子,即引線、插針、焊片、螺栓、柵欄、貼片、銅排和插座。

其適用場合一般為:

引線:用戶使用時,可以直接使用濾波器提供的導線與相關設備連接,方便用戶使用。如果濾波器提供的導線長度不夠,可以在訂貨合同中提出。

插針式:是專門為印刷電路板設計的EMI電源濾波器,可直接插入PCB板,因此一般體積較小。

焊片式:材質為黃銅鍍鎳,其形狀和厚度可與專用接線夾相匹配。因此,EMI電源濾波器一旦固定,就可以快速插入和連接帶接線夾的導線。因此更適合大規模生產。

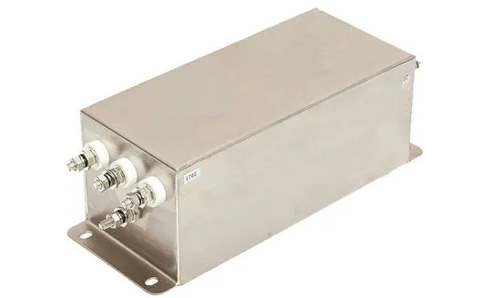

螺栓式:由于連接牢固可靠,更適合在運動狀態下工作的設備,如軍事裝備、車載、船舶等。同時,隨著螺栓截面的增加,可承載的工作電流也隨之增加,工作電流范圍很廣,尤其是極大電流的EMI電源濾波器。

柵欄式:類似螺栓式,連接牢固可靠;隨著螺絲截面的增加,承載的工作電流增加,目前能承載的最大工作電流約為100A。最大的特點是由于其柵欄結構,可以在柵欄結構上安裝安全保護蓋,防止工作人員在工作過程中意外觸摸端子。

貼片式;眾所周知,貼片式元件是隨著集成電路的出現而產生的,不言而喻是一個微小的元件。當然,貼片EMI電源濾波器也不例外??梢哉f,性能全面的EMI電源濾波器還處于發展階段。

銅排式:由紫銅排制成,連接大電流方便,安全可靠。

插座式:國際標準IEC950插座,體積小,安裝方便。
